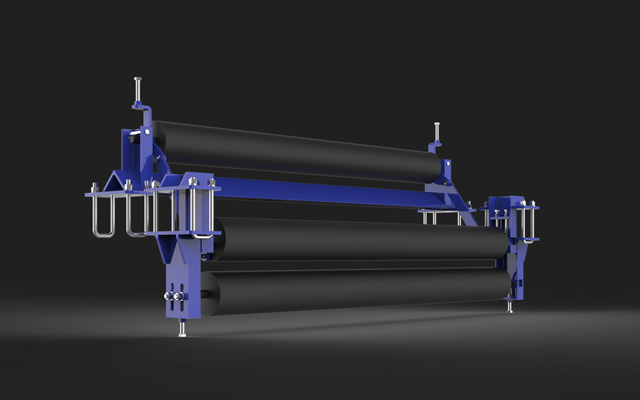

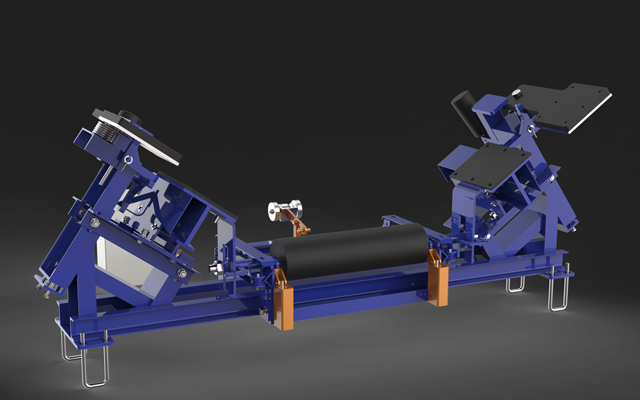

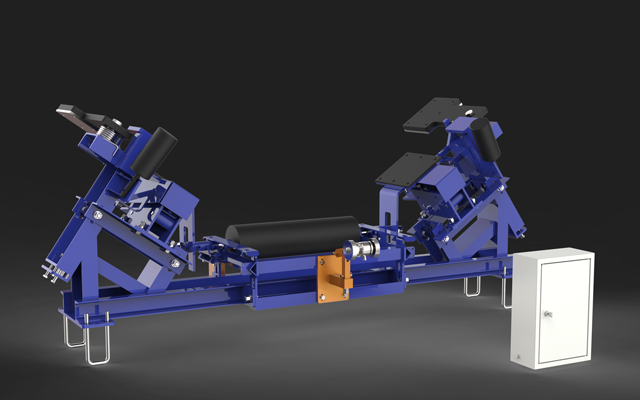

DB-10013型倒断带抓捕器
DB-10013型断带抓捕器具有双重独立抓捕系统实现断带抓捕,分别为电动执行抓捕系统、机械执行抓捕系统,这两套系统即可联合实现断带抓捕,也可互不干涉各自单独实现断带抓捕功能,具有双重冗余抓捕系统大大提供了系统可靠性,不仅仅适用于煤矿生产的上运皮带输送机,还适用于长距离,重载荷的其他行业的上运皮带输送机。
产品特点
-
双重冗余抓捕系统
即可利用电动执行系统实现断带抓捕,也可利用中间托辊重力实现断带抓捕,大大提高设备可靠性,和使用范围。
-
闸块与皮带面接触,制动面大,不伤皮带
DB-10013型上断带抓捕器的闸块与楔形闸块上均带有橡胶垫,平时与皮带不接触,制动皮带时,皮带夹持在上阐块和楔形闸块之间,与皮带面接触,制动面大,不会对皮带造成损伤。
-
整体式的安装支架,强度大,安装方便
采用了整体式的安装支架,其强度比分体式支架大大增加,安装时,采用U型螺栓固定在两组辊轮之间的皮带机中间架上。
产品参数
-
输送机带宽 |
1400mm |
最大运行阻力 |
400n |
重量 |
500kg |
工作温度 |
-10°C ~ +40°C |
井下瓦斯浓度 |
<1% |
皮带机槽角 |
<60° |
-
单侧制动宽度 |
190(185)mm |
额定制动力 |
100KN |
外形尺寸 |
2055*565*890mm |
输送机形式 |
钢性架式或吊挂式 |
皮带机倾角 |
7.5°~20° |
